Витая пара остаётся одним из самых востребованных типов кабелей для передачи данных в локальных и телекоммуникационных сетях. Основу конструкции составляют скрученные в пары медные проводники, что помогает снижать электромагнитные помехи и обеспечивает стабильную передачу сигналов. Несмотря на развитие оптоволоконных и беспроводных технологий, витая пара по-прежнему остаётся оптимальным балансом между стоимостью, надёжностью и простотой монтажа.
Устройство и принцип работы
Витая пара состоит из двух изолированных проводников, скрученных вместе с определённым шагом. Такая конструкция уменьшает электромагнитные наводки, так как помехи воздействуют на обе линии пары одинаково, что позволяет их компенсировать. Это обеспечивает высокое качество передачи при сохранении компактности и гибкости кабеля.
Основные типы витой пары
UTP (Unshielded Twisted Pair) — неэкранированная витая пара без дополнительного металлического экрана, широко применяется в офисных и бытовых сетях. Лёгкая, гибкая и относительно недорогая. Подходит для помещений с низким уровнем электромагнитных помех.

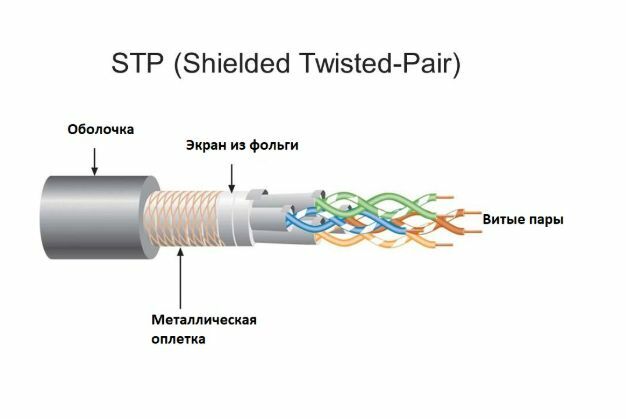

STP (Shielded Twisted Pair) — экранированная витая пара, имеющая защиту в виде фольги или металлической оплётки, которая оборачивает каждую пару или весь кабель. Это повышает устойчивость к помехам, особенно в промышленных и технически сложных условиях. Установка требует аккуратности, использование специальных коннекторов.
FTP, S/FTP, F/FTP и другие разновидности — комбинированное экранирование пар и общей оплётки для максимальной защиты от электромагнитных наводок в сложных средах.

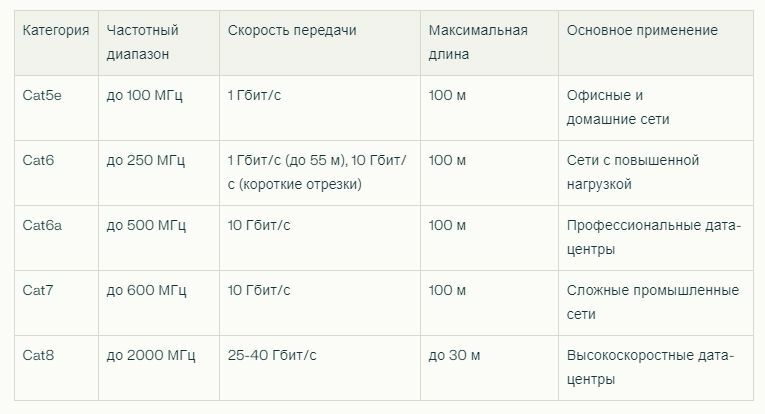

Категории витой пары и их влияние на производительность
Выбор категории зависит от требований проекта к пропускной способности и условиям эксплуатации.
Проводники: одножильные и многожильные
- Одножильный кабель имеет один цельный медный проводник, хорошо подходит для стационарной прокладки, обеспечивает лучшую передачу сигнала.
- Многожильный кабель состоит из множества тонких жил, обладает большей гибкостью, используется для патч-кордов и мест, где нужна подвижность.
Типы витой пары по экранированию
Основное отличие кабелей витой пары — наличие и тип экранирования, которое защищает кабель от влияния электромагнитных помех и утечек сигнала.
UTP (Unshielded Twisted Pair) — неэкранированная витая пара, не имеет дополнительного металлического экрана. Используется в помещениях с низким уровнем помех, отличается гибкостью и доступной ценой.
STP (Shielded Twisted Pair) — экранированная витая пара с металлическим экраном, который дополнительно защищает кабель от внешних помех. Экран может быть из фольги или оплётки. Требует аккуратного монтажа и заземления.
Виды экранирования (обозначения)
Обозначение типа экранирования согласно стандарту ISO/IEC 11801 формируется из комбинаций символов, где:
S — оплетка
F — фольга
U — отсутствие экрана (неэкранированный)
Основные комбинации:
U/UTP — без экрана, витая пара без защиты.
F/UTP — общий экран из фольги вокруг всех пар, пары без экрана.
S/UTP — общий экран из оплетки.
SF/UTP — двойное экранирование общего кабеля (оплетка + фольга), пары без экрана.
U/FTP — общий кабель без экрана, каждая пара экранирована фольгой.
F/FTP — общий экран из фольги, каждая пара экранирована фольгой.
S/FTP — общий экран из оплетки, пары экранированы фольгой.
Такое экранирование позволяет эффективнее защищать кабели, особенно в условиях высокого уровеня электромагнитных помех, например, на промышленных объектах или при прокладке рядом с силовым оборудованием.Типы экрановФольга — обеспечивает полное покрытие кабеля, но тонка и требует тщательного заземления.Оплетка — металлическая сетка из проволоки, обеспечивает низкое сопротивление и удобнее заземляется, но не полностью покрывает кабель.Обычно применяется комбинация фольги и оплетки (двойной экран) для максимальной защиты.
Особенности оболочек кабеля
- PVC — распространённый материал, подходит для внутренних условий.
- PE (полиэтилен) — устойчива к ультрафиолету, используется для наружной прокладки.
- LSZH (Low Smoke Zero Halogen) — рекомендуемый для общественных и коммерческих помещений, снижает дымо- и токсичность при пожаре.
Практические рекомендации по выбору витой пары
- Для стандартных офисных сетей чаще всего подойдёт UTP категории не ниже Cat5e.
- В помещениях с высоким уровнем электромагнитных помех (промышленные объекты, рядом с силовым оборудованием) рекомендуется использовать STP с экранированием.
- При прокладке кабеля на улице или в сложных климатических условиях выбирайте кабели с PE оболочкой.
- Важен выбор кабеля с сертификатами качества и соответствием международным и национальным стандартам (ISO/IEC, ГОСТ).
Основные применения витой пары
Локальные сети Ethernet (10/100/1000 Мбит/с и выше).
Телефонные линии и DSL-интернет.
Системы видеонаблюдения IP-камер.
Автомобильные сети (специализированные экранированные версии).
Промышленные протоколы управления (PROFINET, Modbus).
Витая пара — надёжное и универсальное решение для построения сетей передачи данных и связи в самых разнообразных сферах. Выбор правильного типа, категории и оболочки кабеля существенно влияет на стабильность и качество работы сети. С учётом развития технологий и требований современных объектов, кабели категории от Cat5e до Cat8 позволяют обеспечить передачу данных с высокой скоростью и низкой задержкой, сохраняя при этом оптимальные затраты на инфраструктуру.
