Энергопотребление слаботочных систем часто остаётся в тени при проектировании и монтаже. Однако видеонаблюдение, беспроводные сети и структурированная кабельная система работают круглосуточно, и их суммарные расходы на электроэнергию могут составлять значительную часть операционных расходов предприятия. В этой статье разбираемся, как рационально организовать эти системы без ущерба для функциональности, но с заметной экономией на счётах.

Сколько электроэнергии потребляет система видеонаблюдения?

Расчёт энергопотребления одной IP-камерыСредняя IP-камера потребляет от 5 до 10 Ватт в час в зависимости от типа, разрешения и функций (основное энергопотребление: матрица, инфракрасная подсветка, внутренний процессор).

Примеры расчёта суточного потребления:

•  IP-камера 5 Вт, работающая 24/7: 5 Вт × 24 часа = 120 Вт·ч в сутки (0,12 кВт·ч)
•  IP-камера 8 Вт, работающая 24/7: 8 Вт × 24 часа = 192 Вт·ч в сутки (0,192 кВт·ч)
•  PTZ-камера с инфракрасом 15 Вт, работающая 24/7: 15 Вт × 24 часа = 360 Вт·ч в сутки (0,36 кВт·ч)

Годовое потребление системы из 8 камер (по 8 Вт):

•  Суточное: 8 × 192 Вт·ч = 1536 Вт·ч = 1,536 кВт·ч
•  Годовое: 1,536 × 365 дней = 560,64 кВт·ч в год
•  При тарифе 5 рублей за кВт·ч: 2803 рубля в год только на видеонаблюдение

Потребление коммутаторов и сетевого оборудования

Если видеокамеры питаются по технологии PoE (Power over Ethernet), вся мощность подаётся через специальный коммутатор. Сам коммутатор тоже потребляет энергию:

• Простой управляемый коммутатор PoE на 16 портов: 30-50 Вт в режиме ожидания, до 100-150 Вт под нагрузкой
• Коммутатор PoE+ (802.3at) на 48 портов: 80-120 Вт в режиме ожидания
• Высокомощный коммутатор (PoE++ 802.3bt): 150-200+ Вт

Важно знать: PoE-коммутатор не просто передаёт питание — он выпрямляет, стабилизирует и управляет распределением энергии между портами, поэтому часть энергии неизбежно теряется на внутреннее сопротивление и рассеивается в виде тепла.

Структурированная кабельная система: скрытые расходы

СКС сама по себе (медный кабель, разъёмы, розетки, лотки) не потребляет электроэнергию. Однако от качества СКС зависит эффективность передачи питания и данных:

• Плохо экранированный кабель может вызывать затухание сигнала, что приводит к пересередачам данных и избыточному потреблению энергии оборудованием.
• Правильно спроектированная СКС (кабель Cat.6 FTP, качественные разъёмы) снижает потери сигнала на 10-20%, что экономит энергию при передаче данных.

Потребление Wi-Fi сетей: Wi-Fi 5 vs Wi-Fi 6

Wi-Fi 5 (802.11ac)

• Типичная точка доступа: 10-15 Вт в активном режиме
• Стандартный режим энергоэффективности: отсутствует
• Мобильные устройства и IoT расходуют батарею быстрее, так как нет специальных функций экономии энергии

Wi-Fi 6 (802.11ax)

Современный стандарт Wi-Fi 6 включает Target Wake Time (TWT) — революционную функцию, которая позволяет устройствам "договариваться" с маршрутизатором о времени обмена данными. Результаты:

• Точка доступа Wi-Fi 6: 12-18 Вт (примерно столько же, но с лучшей производительностью)
• Снижение энергопотребления клиентских устройств на 30-50% благодаря TWT
• Мобильные устройства работают на 40% дольше без подзарядки
• IoT-датчики экономят до 60% батареи при работе в режиме TWT

Практический пример: система из 20 Wi-Fi точек доступа

• Wi-Fi 5: 20 × 12 Вт = 240 Вт суточное потребление = 87,6 кВт·ч в год
• Wi-Fi 6: 20 × 15 Вт = 300 Вт суточное потребление = 109,5 кВт·ч в год (однако экономия на клиентских устройствах компенсирует разницу в полной системе)

Источники бесперебойного питания (ИБП): КПД и потери

При работе видеонаблюдения и критичного оборудования через ИБП важно учитывать его коэффициент полезного действия (КПД). Это часто забывается, но именно здесь теряется существенная часть энергии.

Типы ИБП и их КПД:

Offline (резервные) ИБП:

• КПД: 92-98% (лучший показатель)
• Режим работы: питает нагрузку от сети, переходит на батарею при сбое
• Рекомендуется для: некритичного оборудования

Line-Interactive ИБП:

• КПД: 95-99% в режиме "ECO"
• Режим работы: непрерывная работа через стабилизатор
• Рекомендуется для: систем видеонаблюдения, маршрутизаторов

Online (двойного преобразования) ИБП:

• КПД: 80-96% (больше потерь из-за двойного преобразования)
• Режим работы: постоянное преобразование AC→DC→AC
• Рекомендуется для: серверов, критичного ИТ-оборудования

Критическая ошибка: неправильный выбор мощности ИБП

Если выбрать ИБП мощностью, намного превышающей реальную нагрузку, КПД резко падает:

Пример:

• ИБП мощностью 800 Вт с подключённой нагрузкой 50 Вт
• ИБП на холостой ход потребляет ~70 Вт
• Из сети забирается: 50 + 70 = 120 Вт
• КПД = (50 / 120) × 100% = 42% ← ужасно!

При правильном выборе (максимальная нагрузка 80-90% от мощности ИБП):

• ИБП 800 Вт с нагрузкой 600 Вт
• КПД = 89% ← нормально!

Вывод: выбирайте ИБП, чтобы реальная нагрузка была 70-90% от его номинальной мощности.

Охлаждение серверных шкафов и мини-ЦОД

Часто упускается из виду, что на охлаждение серверного оборудования может уходить столько же или больше электроэнергии, чем на само оборудование.

Энергопотребление на охлаждение:

• Простой бытовой кондиционер в серверной: 1,5-3 кВт (работает непрерывно)
• Система охлаждения по рядам (для мини-ЦОД): 5-15% от общего потребления центра
• Полное свободное охлаждение (FreeFlow Cooling): экономия на 70-80% энергии охлаждения летом в климате Москвы

Схемы охлаждения и экономия:

Практические способы снижения энергопотребления

1. Включите запись по движению вместо постоянной записи

Ситуация: 8 камер работают 24/7 на запись в максимальном качестве.

Что изменить:

• Активируйте режим детекции движения — камера записывает только при активности
• Ночью при низкой активности экономия может составить 40-60%

Расчёт экономии:

• Полная запись 8 × 8 Вт × 24 ч = 1536 Вт·ч в сутки
• С детекцией (эффективная работа 10 часов в сутки вместо 24): 8 × 8 Вт × 10 ч = 640 Вт·ч в сутки
• Экономия: 896 Вт·ч в сутки = 327 кВт·ч в год = 1635 рублей в год

2. Перейдите на Wi-Fi 6 и используйте Target Wake Time (TWT)

Wi-Fi 6 с TWT снижает энергопотребление клиентских устройств на 30-50%. Если в офисе много планшетов, ноутбуков, IoT-датчиков — это значительная экономия.

3. Оптимизируйте разрешение и битрейт видеокамер

Не все камеры должны работать в 4K. Боковые, периметральные камеры могут быть 1080p:

• 4K камера (15-20 Вт) vs 1080p камера (5-8 Вт) = экономия 50-60% энергии на одну камеру
• При 10 камерах: экономия 5 × 8 Вт = 40 Вт непрерывно = 140,4 кВт·ч в год = 702 рубля в год

4. Используйте PoE вместо отдельного питания

- Сценарий 1: каждая камера на отдельный блок питания (5В/2А для каждой) + кабель питания

• Потери на преобразованиях: 10-15%
• Необходимо дополнительное электромонтажное оборудование

- Сценарий 2: централизованное PoE питание через один коммутатор

• Потери: 5-8% (более эффективное преобразование)
• Упрощение монтажа, меньше кабелей, лучше управление

Экономия: 5-8% энергии на питании × 8 камер ≈ 100 кВт·ч в год = 500 рублей в год

5. Выберите правильный ИБП и режим работы

• Используйте Line-Interactive ИБП в режиме "ECO" (КПД до 99%) вместо Online (КПД 80-96%)
• Убедитесь, что реальная нагрузка = 70-90% от номинальной мощности ИБП
• Экономия: 10-15% от потребления ИБП

6. Организуйте правильное охлаждение серверного шкафа

• Если у вас мини-ЦОД с серверным шкафом: используйте встроенное охлаждение стойки вместо кондиционера комнаты
• Экономия: 30-50% на охлаждении (от 3 кВт до 1,5 кВт)

7. Используйте управляемые PoE-коммутаторы с функциями экономии энергии

Современные коммутаторы (Cisco, Ubiquiti, D-Link) имеют режимы энергосбережения:

• Динамическое питание — ограничивает мощность для устройств, которым не нужны максимум ватт
• Экономия: 10-20% от потребления коммутатора

Комплексный расчёт: типичная система для среднего предприятия

Система:

• 16 IP-камер (8 Вт каждая) с PoE
• 2 точки доступа Wi-Fi 6 (15 Вт каждая)
• 1 PoE-коммутатор (100 Вт)
• 1 ИБП Line-Interactive (потребление на холостой ход 50 Вт)
• Монтаж и кабели (потери 3%)

Сценарий 1 — "Базовый" (без оптимизации):

Видео: 16 × 8 = 128 Вт

Wi-Fi: 2 × 15 = 30 Вт

Коммутатор: 100 Вт

ИБП (холостой ход): 50 Вт

Итого суточное: (128 + 30 + 100 + 50) × 24 ч = 6528 Вт·ч = 6,528 кВт·ч

Годовое: 6,528 × 365 = 2382 кВт·ч = 11 910 рублей

Сценарий 2 — "Оптимизированный":

Видео (запись по движению, 12 ч эффективной работы): 16 × 8 × 12 = 1536 Вт·ч

Wi-Fi (эффективный стандарт): 2 × 12 = 24 Вт

Коммутатор (режим EEE): 80 Вт

ИБП (правильная мощность, КПД 96%): 40 Вт (холостой + нагрузка)

Итого суточное: (1536 Вт·ч) + (24 + 80 + 40) × 24 ч = 1536 + 3456 = 4992 Вт·ч = 4,992 кВт·ч

Годовое: 4,992 × 365 = 1822 кВт·ч = 9110 рублей

Экономия: 2382 - 1822 = 560 кВт·ч в год = 2800 рублей в год (26% экономии!)

Чек-лист оптимизации энергоэффективности

1.  Видеонаблюдение: активирована детекция движения, выключена постоянная запись ночью
2.  Разрешение: камеры работают в оптимальном качестве (не "максимум" везде)
3.  Питание: все камеры питаются по PoE из одного источника
4.  Wi-Fi: установлен Wi-Fi 6 с поддержкой TWT
5.  Коммутатор: используется управляемый PoE-коммутатор с функциями энергосбережения (EEE, динамическое питание) ИБП: выбран правильный тип и мощность (нагрузка 70-90% от номинала)
6.  Охлаждение: если есть серверная — установлено встроенное охлаждение стойки вместо кондиционера комнаты
7.  Мониторинг: внедрена система мониторинга энергопотребления для отслеживания изменений
8.  Проводка: использована качественная кабельная система (Cat.6 FTP) для минимизации потерь
9.  Расписание: определены часы пик и автоматизирована оптимизация нагрузок

Заключение

Энергоэффективность слаботочных систем — это не просто мода на экологичность, но прямая экономия на операционных расходах предприятия. Система видеонаблюдения, Wi-Fi и структурированная кабельная система работают 24/7, и даже 10-20% экономии на каждой системе в сумме дают ощутимый результат: от 2000 до 5000 рублей в год на предприятии среднего размера.Профессиональный подход к проектированию и внедрению энергоэффективной инфраструктуры требует анализа конкретной ситуации, расчётов потребления и правильного выбора оборудования. Компания СТРОЙСВЯЗЬ помогает клиентам не только спроектировать современные инженерные системы, но и оптимизировать их под конкретные задачи, обеспечивая максимальную эффективность при минимальных расходах на электроэнергию.

Монтаж СКС на работающем производстве — это одна из самых сложных задач в инженерной практике. Необходимо одновременно соблюдать требования безопасности, нормативные стандарты, минимизировать риски для основного бизнеса и обеспечить надёжность новой инфраструктуры.

Почему это действительно сложно?

Если сравнивать монтаж СКС на новом строящемся объекте и на действующем предприятии, различий может быть в 10 раз. На новом объекте всё просто: пустые помещения, свободный доступ, нет необходимости учитывать работающее оборудование. На действующем предприятии — каждый день потеря времени в цехе может обойтись в десятки тысяч рублей.

Основные факторы сложности:

• Полная занятость помещений оборудованием, стеллажами, рабочими местамиНеобходимость обеспечивать безопасность в многоуровневых объектах с повышенным риском
• Ограничения по времени (возможность работ только в определённые окна)
• Сложность согласования разных служб (охрана, управление, ИТ, производство)

Предпроектный анализ: что нужно сделать до монтажа

1. Комплексное обследование объектаНа этапе проектирования следует провести тщательное обследование:

• Картографирование — создание подробных схем всех помещений с указанием электрооборудования, силовых линий, HVAC, трубопроводов.
• Определение зон с особыми условиями — цеха с повышенной температурой, вибрацией, электромагнитными помехами, влажностью, химически активной средой.
• Выявление существующих трасс — часто на предприятиях уже есть старые кабельные каналы, лотки, короба, которые можно переиспользовать.
• Определение точек критических нагрузок — где в цехе самая интенсивная активность, где можно безопасно работать.

2. Консультация с ключевыми службами

• Служба безопасности (охрана труда) — требования по работе на высоте, в производственных зонах.
• Инженерная служба — расположение силовых трансформаторов, генератора, основных коммуникаций.
• Служба охраны — доступ, пропуска для рабочих, координация с режимом охраны.
• Управление производством — согласование графика работ, определение "окон" остановки.

3. Аудит существующих кабельных систем

• Проверка состояния старого кабеля, определение, можно ли его переиспользовать.
• Тестирование существующих линий для выявления проблемных участков.
• Оценка, нужно ли полностью заменять коммуникации или возможна модернизация.

Проектирование: учёт специфики производства

Выбор кабеля и компонентов

На действующих предприятиях кабель должен быть более "крепким" по сравнению с офисной сетью:

• Витая пара Cat.6 FTP (с экраном из фольги) вместо стандартного UTP — обеспечивает защиту от электромагнитных помех, особенно важно вблизи мощного оборудования.
• LSZH-оболочка (Low Smoke Zero Halogen) — обязательна для общественных зданий и производств с повышенными требованиями к пожарной безопасности, минимизирует выделение ядовитых газов при пожаре.
• Одножильный кабель (вместо многожильного) для стационарной прокладки — обеспечивает лучшую передачу сигнала и долговечность.Кабели с повышенным температурным диапазоном (до 70–90°C) для участков вблизи горячего оборудования.

Маршрутизация линий

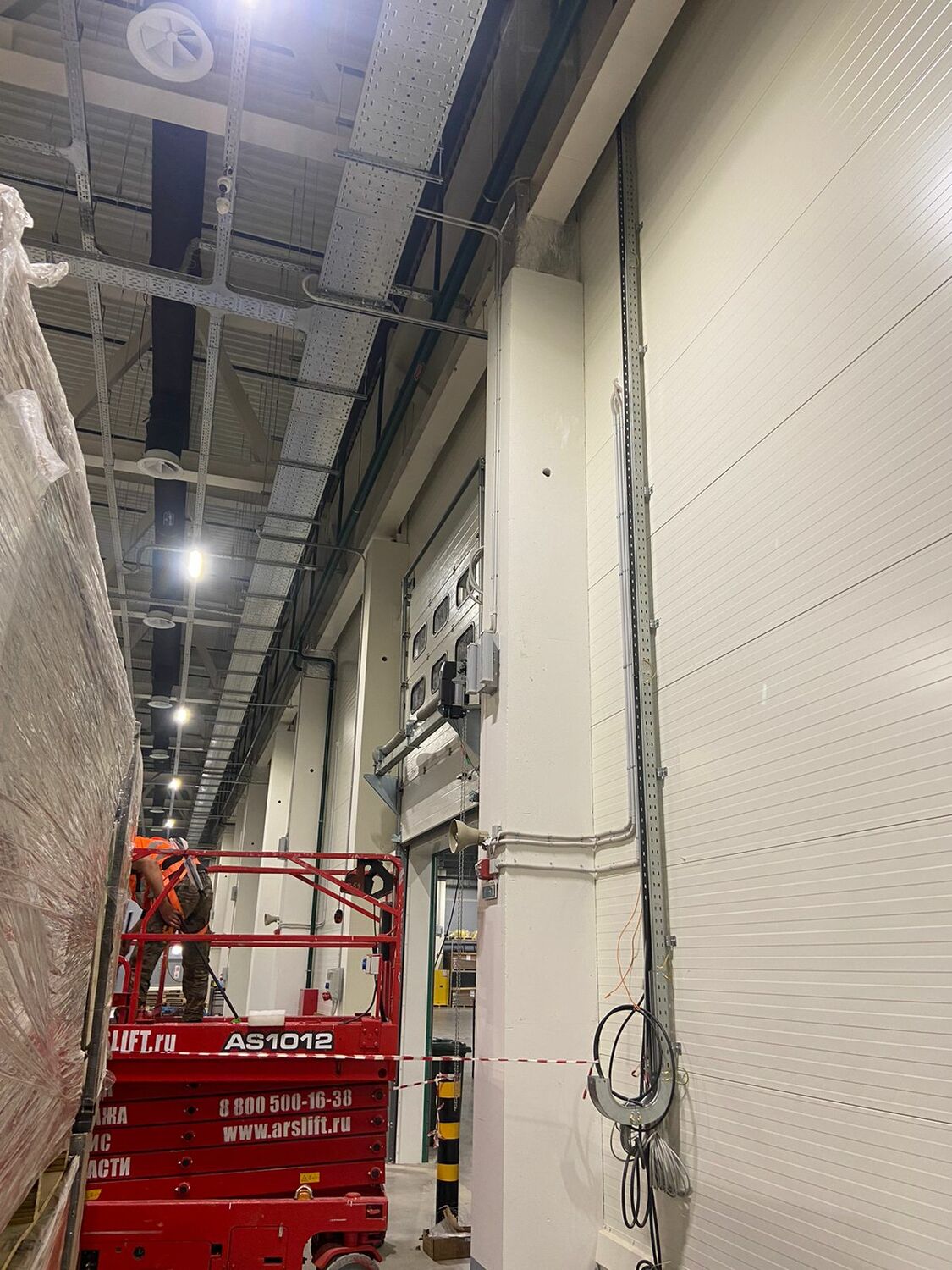

• Прокладка маршрутов по периметру помещений, вдоль стен — минимизация пересечения рабочих зон.
• Избегание близости к силовым линиям (электропроводка, высоковольтные кабели) — минимум 0,5–1 м для безопасности и снижения помех.
• Планирование вертикальной прокладки на стойках, минимизация кабелей, пересекающих полы (опасность для людей, техники).
• Применение защитных элементов (кабеленесущие лотки, гофротруба) в зонах с высокой проходимостью и механическими рисками.

Размещение сетевого оборудования

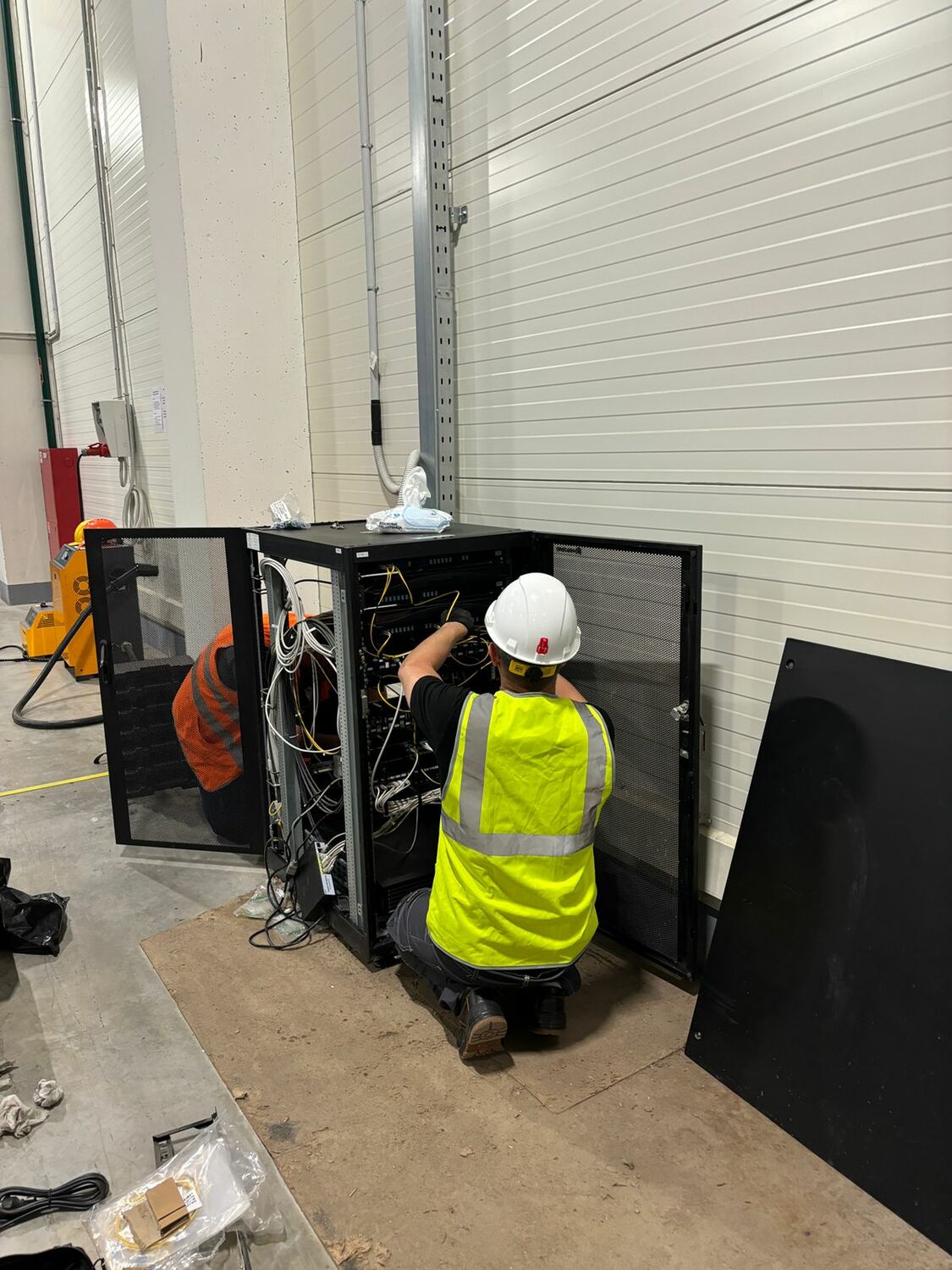

• Серверные шкафы должны находиться в отдельных помещениях (серверной) или в специально отведённых зонах, недоступных для производственного персонала.
• Место установки должно обеспечивать хороший климат (вентиляция, отсутствие вибраций и пыли).
• УПС (источник бесперебойного питания) располагается рядом со шкафом с учётом возможности обслуживания.

Организация работ без остановки производства

1. Составление графика

• Предпроизводственный этап — прокладка основных магистралей, монтаж кабельных лотков в ночное время.
• Этап "окна" — определяются периоды (обычно ночь, выходные), когда можно выполнять шумные работы без влияния на производство.
• Поэтапное подключение — сначала подключаются некритичные рабочие места, затем — критические зоны (офис, серверная).

2. Техника и методология

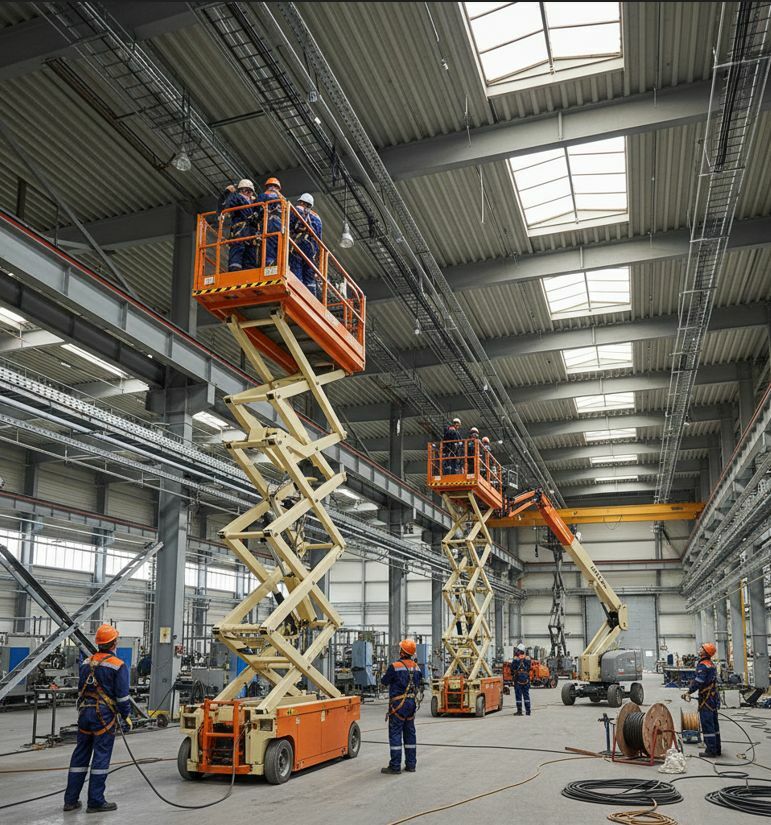

• Использование мобильного подъёмного оборудования — самоходные ножничные подъёмники, телескопические вышки для монтажа на высоте.
• Специальные средства пылеотведения — промышленные пылесосы, герметичные кожухи для сверления.
• Переносные экраны и ограждения — локализация зоны работ, снижение шума и пыли.
• Применение "гибких" методов монтажа — использование готовых кабельных каналов, минимизация вскрытия конструкций.

3. Координация с производством

• Уведомление всех служб за 2–3 недели о начале работ.
• Ежедневные стендапы с представителями производства, охраны, инженерной службы.
• Оперативная связь в чате/по телефону для оповещения о непредвиденных ситуациях.
• Соблюдение режима "чистого часа" — периоды, когда работы приостанавливаются (смены перерывы, обеденное время).

Безопасность: критические требования

Работа на высоте (выше 1,5 метра)

• Проверка оборудования — все подъёмники, лестницы, инструмент должны быть в отличном состоянии и пройти техническое обслуживание.
• Страховка и СИЗ — каска, страховочный пояс, перчатки.
• Работник должен быть приучен работать в этих средствах защиты.
• Наряд-допуск — оформление документа на право работы на высоте с указанием лиц, ответственных за безопасность.
• Минимум два человека — один выполняет работу, второй страхует и находится рядом.

Электробезопасность

• Сокращение длины кабеля, не находящегося под нагрузкой.
• Использование только сертифицированных кабелей и разъёмов.
• Проверка изоляции перед монтажом.
• Соблюдение расстояний от силовых линий.

Пожарная безопасность

• Запрет работ вблизи источников открытого пламени.
• Использование огнетушителей в зоне работ.
• Применение кабелей LSZH.
• Контроль соблюдения курения в производственных зонах.

Охрана труда и промышленная безопасность

• Все работники должны пройти обучение по охране труда и иметь допуск.
• Ежедневные инструктажи перед началом работ.
• Медицинские освидетельствования работников (особенно для работ на высоте).
• Обеспечение средствами первой помощи.

Решения для многоуровневых объектов

Вертикальная прокладка

Для многоэтажных производств (цехи в разных уровнях, мезонины, верхние склады):

• Прокладка "позвоночника" (основного кабельного канала) по центру объекта или вдоль несущей стены.
• Вертикальные стойки на каждом уровне — от них прокладываются горизонтальные ветви к рабочим местам.
• Применение вертикальных кабель-менеджеров для организации и защиты кабелей.

Секторизация на этажах

• Разделение каждого этажа на сектора (например, по 4–6 рабочих мест на сектор).
• Каждый сектор имеет свой шкаф коммутации (patch panel).
• Это упрощает диагностику, обслуживание, и позволяет независимо перезагружать секторы при необходимости.

Использование лестничных клеток

• В зданиях со стандартной конструкцией часто можно прокладывать основные магистрали в лестничных клетках, где безопаснее и экономнее.

Практический чек-лист по завершению работ

Перед сдачей объекта:

1. Полное тестирование всех линий (сертификация каналов по стандарту)
2. Проверка всех разъёмов и розеток
3. Функциональное тестирование всех подключённых устройств (компьютеры, принтеры, камеры, Wi-Fi точки)
4. Проверка маркировки и кабель-менеджмента
5. Документирование всех линий и их параметров
6. Обучение персонала обслуживанию системы
7. Акт сдачи-приёмки работ

Советы и best practices

1. Планируйте с запасом — будущие расширения, рост числа рабочих мест.
2. Лучше установить сейчас, чем переделывать через год.
3. Документируйте всё — подробные схемы, фотоотчёты, акты выполненных работ.
4. Это поможет при будущем техническом обслуживании.
5. Сотрудничество с производством — чем лучше вы согласуете графики и требования с ними, тем меньше проблем.
6. Качество над ценой — экономия на кабеле может привести к проблемам через несколько месяцев и дорогостоящему ремонту.
7. Безопасность — приоритет — любое давление на сокращение сроков не должно влиять на соблюдение норм техники безопасности.
8. Тестирование перед сдачей — не пускайте в эксплуатацию сеть, пока не убедитесь, что все линии работают корректно.

Монтаж структурированной кабельной системы на действующем предприятии — это комплексная задача, требующая глубокого понимания специфики объекта, строгого соблюдения норм безопасности и умения работать в условиях ограничений. Профессиональный подход, чёткое планирование и командная работа с представителями клиента — залог того, что новая инфраструктура будет надёжной, масштабируемой и безопасной на долгие годы.

СТРОЙСВЯЗЬ имеет опыт монтажа СКС на крупных производственных объектах, включая работы на высоте, в условиях непрерывного производства и с соблюдением всех требований промышленной безопасности. Мы готовы проконсультировать вас по любым вопросам проектирования и реализации СКС-инфраструктуры.

Последние годы стали временем настоящей эволюции для систем промышленного видеонаблюдения. Привычные “камеры на стене” уходят в прошлое — на смену им приходят интеллектуальные комплексы, способные прогнозировать риски, контролировать технические процессы и интегрироваться с цифровой инфраструктурой предприятия.

Ключевые тренды и технологии

1. Расширение возможностей видеоаналитики и ИИ

Современные промышленные камеры аналитики с применением ИИ работают не только “на запись”, но и оценивают происходящее в кадре в реальном времени:

•  автоматическое определение аномалий и нештатных ситуаций (возгорания, остановки конвейера, появление в опасной зоне);
•  контроль соблюдения техники безопасности сотрудниками (ношение СИЗ, перемещение по маршрутам);
•  автоматизированный учёт времени пребывания на рабочих местах и идентификация персонала по лицу;
•  расширенная логистика: подсчёт паллет, мониторинг загрузки/выгрузки.

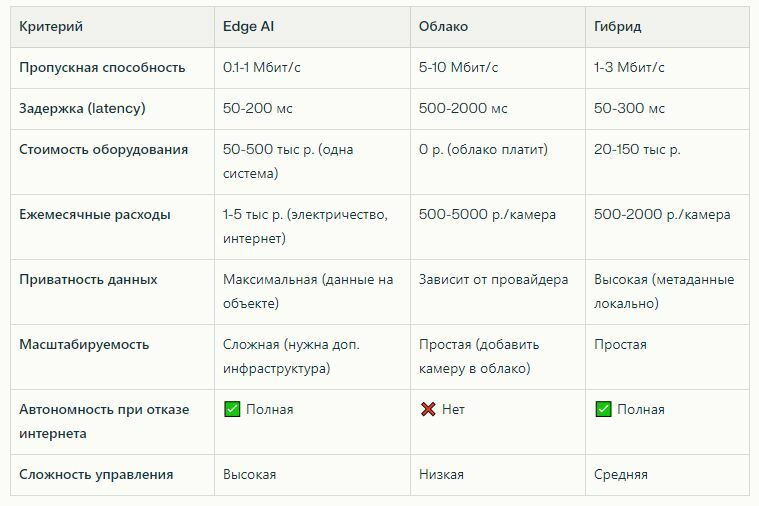

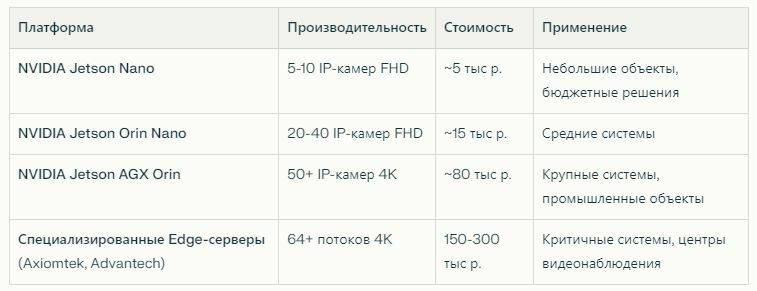

 ИИ-модели могут выполнять обработку данных на периферии ("edge"‑аналитика прямо в камере), что повышает скорость реакции, снижает нагрузку на сеть и избавляет от необходимости хранения лишних видеопотоков. Автоматизация благодаря ИИ повышает эффективность службы безопасности и устраняет человеческий фактор.

2. Тепловизионные камеры: принцип работы и преимущества

Тепловизионные камеры — незаменимый инструмент на производстве и складах. Их принцип работы основан на регистрации теплового (инфракрасного) излучения объектов. Камера преобразует сигналы в цветовую или градационную «тепловую» карту:​

•  позволяет контролировать температуру оборудования, линий, электроснабжения;
•  выявляет перегрев до появления видимых признаков — предотвращая аварии и пожары;
•  мониторит температурные режимы хранения/перевозки продукции;
•  анализирует параметры работы технологических линий (равномерность прогрева, утечка тепла).

 Промышленные тепловизионные камеры часто интегрируются с автоматикой предприятия и охранно-пожарными системами: при обнаружении превышения температур формируется тревожное уведомление, включается запись видеоролика, запускается сигнализация.

3. Интеграция с производственными ИТ-системами

Видеонаблюдение всё чаще становится частью единой цифровой фабрики:

•  Данные с видеокамер передаются в ERP, MES, SCADA, СКУД и BMS-системы предприятия;
•  Интеграция с облачными сервисами (VSaaS), автоматизация отчётов и событий;
•  Обеспечение кибербезопасности, аудит доступа, хранение “skud-видео” по действиям сотрудников;
•  Разграничение доступа — персональные сценарии видеоаналитики по ролям сотрудников.

 Такая интеграция даёт не только безопасность, но и новые возможности для оптимизации бизнес-процессов: предиктивное обслуживание оборудования, контроль логистики, сокращение простоя производства.

4. Предиктивное обслуживание и аналитика

Ключевой тренд — переход от пассивного мониторинга к предиктивным системам.

Современные платформы видеонаблюдения анализируют тренды аномалий, обучение моделей происходит на реальных данных предприятия и позволяет:

•  выявлять потенциальные сбои оборудования до выхода из строя;
•  прогнозировать износ, оптимизировать регламенты обслуживающего персонала;
•  автоматически формировать задания на профилактику.

 Современные системы способны автоматически строить отчёты по инцидентам, отслеживать тренды снижения эффективности производства, и предлагать меры по снижению рисков.

Практические преимущества для предприятия

• Снижение аварийности и расходов на незапланированный простой;
• Оптимизация работы персонала — контроль доступа, учёт рабочего времени, анализ перемещений;
• Рост цифровой зрелости компании;Снижение расходов на ручной аудит и видеоархивы (запрос и хранение только ключевых событий);
• Готовность к требованиям промышленной безопасности, аудита и сертификации.

Заключение

Индустриальное видеонаблюдение больше не ограничено функцией “наблюдать и записывать”. В 2025 году это — высокотехнологичная система анализа данных, безупречно интегрированная в цифровой ландшафт современного предприятия. Тепловизионные камеры, мощная видеоаналитика и интеграция с ИТ открывают новые горизонты эффективности, безопасности и прогнозирования. Сегодня внедрение таких решений становится стандартом для любого современного производства, нацеленное на долгосрочный рост и снижение рисков.

Компания СТРОЙСВЯЗЬ завершила масштабный комплексный проект по оснащению крупного промышленного объекта современными инженерными системами: IP-видеонаблюдением (СВН), структурированной кабельной системой (СКС), системами контроля и управления доступом (СКУД), беспроводной локальной вычислительной сетью (БЛВС) и системой мониторинга инженерных параметров. Проект реализован в сжатые сроки с соблюдением всех требований безопасности и технических стандартов.

Информация о проекте:

Объект: Производственно-складской комплекс

Год реализации: 2024-2025

Площадь: Производственный цех и складские помещения

Задача: Создание современной системы безопасности и цифровой инфраструктуры, учитывающей

•  Видеоконтроль территории и производственных процессов 24/7
•  Автоматизацию учёта рабочего времени сотрудников
•  Создание надёжной компьютерной сети для офисных помещений
•  Организацию Wi-Fi покрытия по всему объекту
•  Мониторинг критически важных параметров (двери, климат)

Особенность: Все работы осуществлялись без остановки производственного процесса.

Вызовы проекта

•  Работа на большой высоте — монтаж кабельных трасс на высоте более 10 метров в производственном цехе требовал использования специального подъемного оборудования и соблюдения строгих норм промышленной безопасности. Установка камер и точек доступа Wi-Fi выполнялась на высоте 4-10 м
•  Непрерывное производство: все монтажные работы проводились без остановки производственных процессов. Наиболее сложные  операции приходилось выполнять в ночное время, когда активность на объекте снижалась и не создавалось помех основному производству
•  Комплексная интеграция: все системы должны взаимодействовать как единое целое (видео, СКУД, датчики)

Техническое решение

На основе технического задания и детального обследования объекта специалисты СТРОЙСВЯЗЬ разработали комплексное решение, объединяющее несколько инженерных систем в единую цифровую инфраструктуру.

Система IP-видеонаблюдения

Наружная система видеонаблюдения:

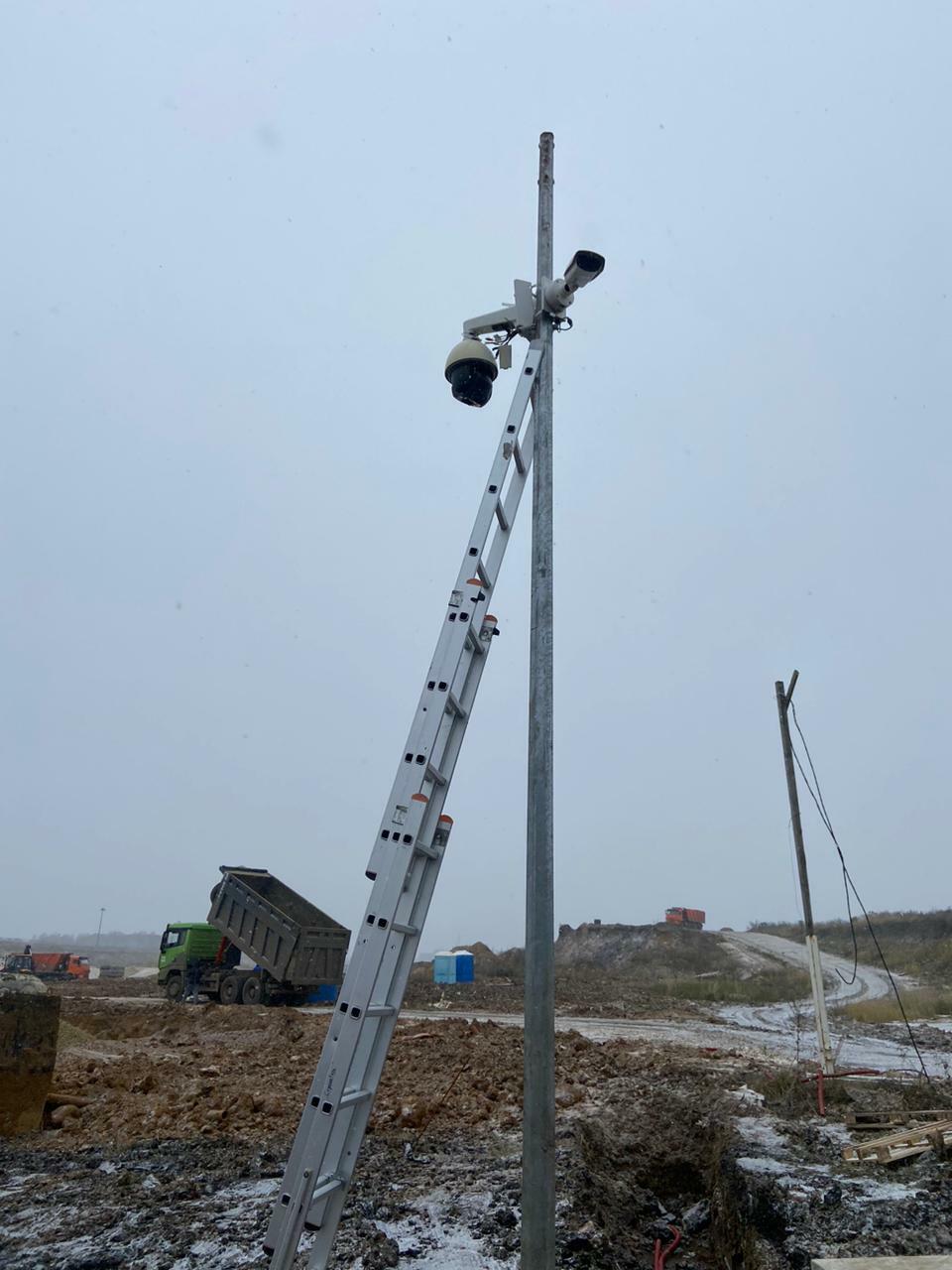

• Поворотные PTZ-камеры с ИК-подсветкой:Установлены на металлических мачтах высотой 5-8 метров для максимального обзора периметра
• Разрешение Full HD (1920×1080) с оптическим зумом ×25 для детального контроля удаленных зон
• Всепогодное антивандальное исполнение класса защиты IP66
• ИК-подсветка дальностью до 150 метров обеспечивает качественную съемку в полной темноте

Стационарные IP-камеры:

• Размещены в ключевых точках: въезды, ворота, зоны погрузки-разгрузки, периметр зданий
• Широкий угол обзора 90-110° для захвата больших зон без слепых участков
• Технология WDR для компенсации перепадов освещенности
• Внутренняя система видеонаблюдения

Купольные IP-камеры:

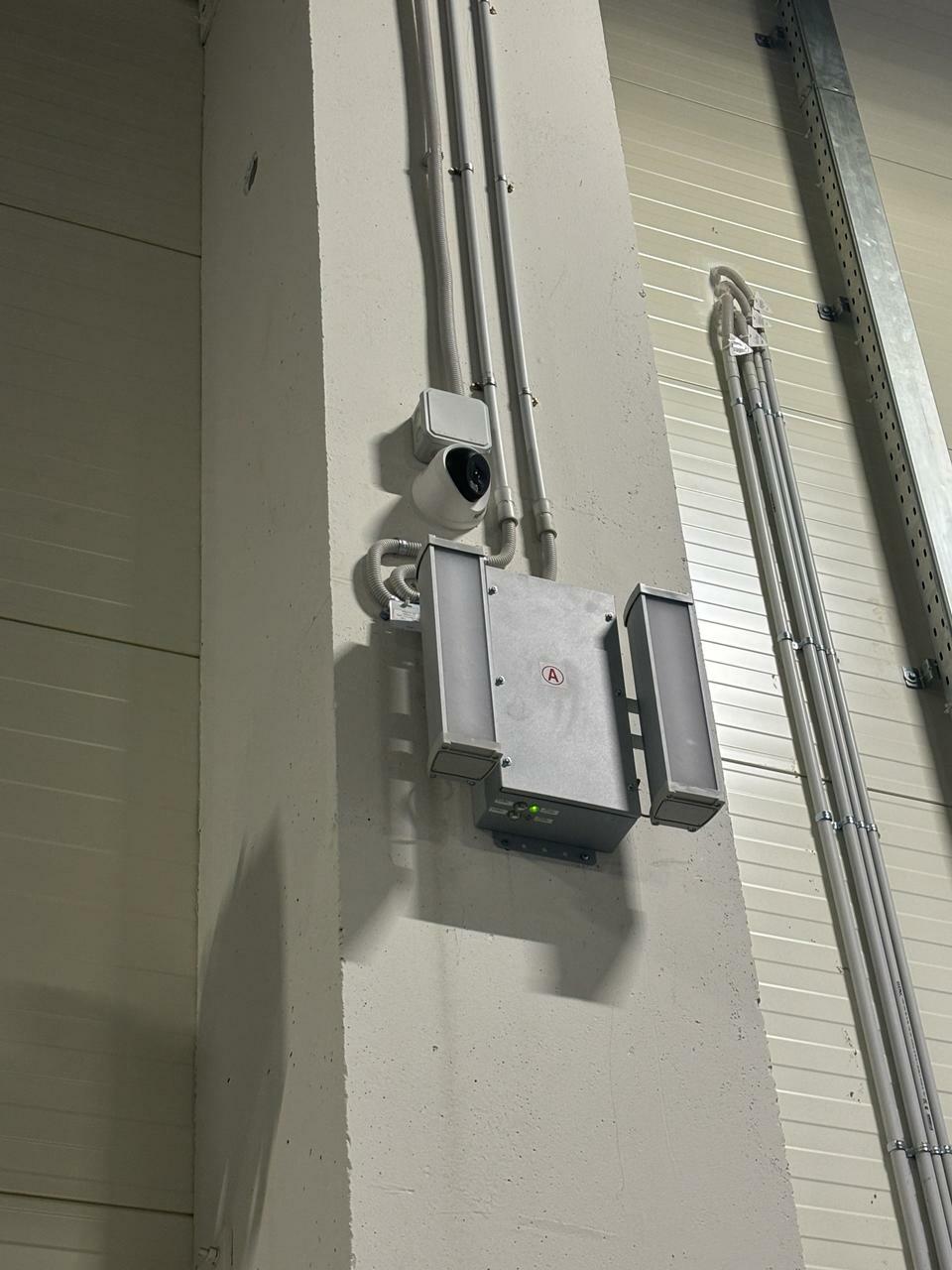

•  Установлены внутри производственных помещений, складов и офисных зон на высоте 4 метра
•  Компактное вандалозащищенное исполнение
•  Поддержка кодека H.265 для экономии сетевого трафика и дискового пространства на 30-50%

Структурированная кабельная система (СКС)

Магистральная подсистема

•  Прокладка кабельных трасс на высоте более 10 метров в металлических лотках
•  Использование витой пары категории Cat.6 FTP (экранированная) для защиты от электромагнитных помех
•  Организация кабельных трасс с учетом требований пожарной безопасности

 Горизонтальная подсистема

• Прокладка кабелей от активного оборудования до рабочих мест в офисных помещениях цеха
•  Прокладка линий до точек подключения камер, датчиков и точек доступа Wi-Fi
•  Использование гофротрубы для защиты кабелей от механических повреждений
•  Маркировка всех линий для удобства эксплуатации и обслуживания

 Компьютерная сеть офисных помещений

•  Организация локальной вычислительной сети (ЛВС) для офисных помещений в производственном цехе
•  Прокладка линий Cat.6 FTP до каждого рабочего места
•  Установка информационных розеток RJ-45 для подключения компьютеров и оргтехники
•  Обеспечение пропускной способности 1 Гбит/с для каждого рабочего места

 Система контроля и управления доступом (СКУД)

• Регистрация и учет рабочего времени
•  Установка терминалов контроля доступа на входах в производственный цех и офисные помещения
•  Бесконтактные считыватели карт доступа стандарта RFID
•  Автоматическая регистрация времени прихода и ухода сотрудников
•  Интеграция с системой управления персоналом для формирования табелей учета рабочего времени
•  Централизованное управление правами доступа сотрудников

Контроллеры доступа

•  Сетевые контроллеры с подключением через Ethernet
•  Управление электромагнитными замками на дверях
•  Возможность удаленного управления и мониторинга
•  Система мониторинга инженерных параметров
• Датчики контроля открытия дверей
•  Установка магнитных датчиков на критических дверях и воротах
•  Оповещение службы безопасности о несанкционированном открытии
•  Интеграция с системой видеонаблюдения для визуальной фиксации событий

Климатические датчики

•  Датчики температуры и влажности в серверной и офисных помещениях
•  Контроль микроклимата для обеспечения нормальной работы оборудования
•  Оповещение при выходе параметров за допустимые пределы
•  Логирование данных для анализа климатических условий

 Беспроводная локальная вычислительная сеть (БЛВС / Wi-Fi)

• Проектирование Wi-Fi покрытия
•  Расчет зон покрытия с учетом планировки помещений и препятствий
•  Определение оптимального расположения точек доступа для бесшовного роуминга
•  Учет особенностей распространения радиосигнала в промышленных условиях
•  Прокладка кабеля до точек доступа
•  Монтаж точек доступа Wi-Fi
•  Питание через PoE для упрощения монтажа
•  Создание отдельных SSID для офисных сотрудников и гостевого доступа

 Обеспечение резервирования для критичных зон

•  Настройка беспроводной сети
•  Централизованное управление точками доступа через контроллер
•  Настройка безопасности (WPA3-Enterprise с авторизацией по RADIUS)
•  Ограничение скорости для гостевого доступа
•  Мониторинг производительности и покрытия

Серверная инфраструктура и коммутационное оборудование

• Серверные стойки
•  Установлены напольные серверные шкафы 42U с профессиональной организацией кабельной системы
•  Система кабель-менеджмента для структурированной прокладки и удобства обслуживания
•  Заземление всех металлических элементов в соответствии с требованиями ПУЭ
•  Активное сетевое оборудование
•  Управляемые PoE-коммутаторы для питания IP-камер, точек доступа Wi-Fi и IP-телефонов
•  Патч-панели категории Cat.6 для удобства коммутации
•  Система хранения и обработки видео
•  Профессиональный сетевой видеорегистратор для централизованной записи и управления
•  Дисковый массив объемом 48 ТБ для хранения архива записей до 30 суток
•  Резервирование электропитания через источники бесперебойного питания (ИБП)

Создание виртуальных локальных сетей (VLAN) для сегментации трафика

•  VLAN для видеонаблюдения
•  VLAN для офисной сети
•  VLAN для Wi-Fi (офисный и гостевой)
•  VLAN для СКУД и датчиков

Организация защищенного удаленного доступа через VPN-канал

•  Сервер управления СКУД
•  Выделенный сервер для системы контроля доступа и учета рабочего времени
•  База данных сотрудников и журнал событий
•  Интеграция с системой видеонаблюдения для привязки событий к видеозаписям

 Этапы реализации проекта

1. Проектирование

•  Детальное обследование объекта и составление технического задания
•  Разработка рабочей проектной документации для всех подсистем
•  Расчет зон покрытия камер и точек доступа Wi-Fi
•  Проектирование топологии компьютерной сети и размещения рабочих мест
•  Определение точек установки датчиков и терминалов СКУД
•  Подбор оборудования с учетом интеграции всех систем
•  Согласование проекта с техническими службами заказчика

• Закупка сертифицированного оборудования у официальных дистрибьюторов
•  Предмонтажная проверка и тестирование всего оборудования
•  Прошивка и предварительная настройка сетевого оборудования
•  Организация логистики и доставка на объект

 3. Монтажные работы

•  Установка металлических мачт для наружных камер
•  Монтаж кабельных трасс на высоте с использованием самоходного подъемника
•  Установка серверного и коммутационного оборудования
•  Монтаж камер видеонаблюдения внутри помещений и на периметре
•  Установка точек доступа Wi-Fi
•  Прокладка кабелей к рабочим местам в офисных помещениях
•  Установка информационных розеток RJ-45
•  Монтаж терминалов СКУД на входах
•  Установка датчиков контроля открытия дверей
•  Монтаж климатических датчиков
•  Подключение и интеграция всех компонентов систем

 4. Пусконаладка и обучение

•  Настройка сетевой инфраструктуры и создание VLAN
•  Настройка параметров записи видео и детекции движения
•  Программирование контроллеров СКУД
•  Настройка Wi-Fi сети и безопасности беспроводного доступа
•  Калибровка датчиков и настройка порогов срабатывания
•  Настройка интеграции всех систем
•  Комплексное тестирование всех режимов работы

Результаты проекта для Заказчика

✅ Комплексная цифровая инфраструктура — все системы работают в едином информационном пространстве

✅ Полный контроль безопасности — видеонаблюдение покрывает 100% периметра и критических зон

✅ Автоматизация учета — электронная регистрация рабочего времени без участия кадровой службы

✅ Современная офисная сеть — высокоскоростной доступ в интернет и корпоративные ресурсы

✅ Беспроводная мобильность — Wi-Fi покрытие для планшетов и смартфонов сотрудников

✅ Мониторинг инженерных систем — контроль климата и несанкционированного доступа

✅ Круглосуточная работа — качественная запись и доступность всех систем 24/7

✅ Доказательная база — 30-дневный архив записей и журналов событий

В 2025 году системы видеонаблюдения переживают настоящую технологическую революцию. То, что ещё недавно было просто набором камер для записи видео, сегодня превратилось в интеллектуальные комплексы безопасности, способные анализировать, распознавать и предотвращать инциденты в режиме реального времени. По данным MarketsandMarkets, мировой рынок видеонаблюдения достигнет $83 млрд к 2027 году, при этом 65% новых установок будут использовать технологии искусственного интеллекта.

Что такое IP-видеонаблюдение с ИИ?

Современные системы IP-видеонаблюдения с элементами искусственного интеллекта – это интегрированные решения, которые объединяют высококачественные IP-камеры, мощные аналитические алгоритмы и облачные технологии. В отличие от традиционных систем, которые просто фиксируют происходящее, ИИ-системы способны:

• Анализировать поведение людей и объектов в режиме реального времени
• Распознавать лица с точностью до 99,9% даже при ношении масок
• Детектировать аномалии и подозрительные действия автоматическиИнтегрироваться с другими системами безопасности для комплексной защиты

Ключевые технологии видеоаналитики

1. Распознавание лиц и биометрическая идентификация

Современные системы распознавания лиц работают на основе сложных нейросетевых алгоритмов.

Процесс включает три основных этапа:

Обнаружение лица – камера фиксирует и выделяет лицо на изображении, определяя его положение в кадре.

Анализ биометрических параметров – система анализирует уникальные черты лица: расстояние между глазами, глубину глазниц, форму скул, контуры губ и подбородка.

Сопоставление с базой данных – полученный «отпечаток лица» сравнивается с существующими записями для идентификации или верификации личности.

Современные системы обеспечивают правильное распознавание свыше 90% случаев и работают в полностью некооперативном режиме. Это означает, что человеку не нужно специально позиционироваться перед камерой – система выделяет лица из общего потока людей.

2. Детекция аномалий и поведенческий анализ

ИИ-системы способны анализировать поведение людей и выявлять аномальные ситуации:

• Обнаружение агрессивного поведения и потенциальных конфликтов
• Детекция оставленных предметов в критических зонах
• Распознавание попыток проникновения в охраняемые области
• Анализ толпы для предотвращения давки и паники

Алгоритмы машинного обучения позволяют системе «учиться» на примерах нормального поведения и автоматически выявлять отклонения. Это значительно снижает количество ложных срабатываний по сравнению с традиционными детекторами движения.

3. Распознавание объектов и классификация

Современные системы способны распознавать и классифицировать различные типы объектов:

• Транспортные средства с определением типа, цвета и номерных знаков
• Оружие и подозрительные предметы для обеспечения антитеррористической безопасности
• Спецтехника и оборудование для контроля производственных процессов
• Животные для исключения ложных срабатываний периметральной охраны

4. Видеоаналитика в реальном времени

Ключевое преимущество современных ИИ-систем – обработка видеопотока в реальном времени. Это достигается за счёт:

• Edge-вычислений – обработка данных происходит непосредственно на камерах, что снижает нагрузку на сеть и ускоряет реакцию.
• Облачной аналитики – для сложных алгоритмов используются мощности облачных серверов с возможностью масштабирования.
• Гибридных решений – комбинация локальной и облачной обработки для оптимального баланса скорости и функциональности.

Edge-вычисления в видеонаблюдении

дним из ключевых трендов 2025 года стало внедрение Edge-вычислений в камеры видеонаблюдения. Это технология, при которой обработка данных происходит непосредственно в устройстве, а не на удалённом сервере.

Преимущества Edge-аналитики:

• Минимальная задержка – решения принимаются мгновенно без необходимости передачи данных по сети
• Снижение нагрузки на сеть – по каналам связи передаются только результаты анализа, а не полный видеопоток
• Повышенная надёжность – система продолжает работать даже при проблемах с сетевым подключением
• Улучшенная безопасность данных – видеоинформация не покидает пределы объекта

Современные Edge-устройства, такие как NVIDIA Jetson AGX Orin, обеспечивают до 275 TOPS (терраопераций в секунду) при энергопотреблении 15-60 Вт. Это позволяет запускать сложные алгоритмы машинного обучения прямо на камере.

Интеграция с системами безопасности

Современные системы ИИ-видеонаблюдения не существуют изолированно – они интегрируются с другими компонентами безопасности для создания единой экосистемы:

Интеграция с СКУД (системы контроля и управления доступом):

• Автоматическое открытие турникетов при распознавании авторизованного лица
• Запрет доступа для лиц из «чёрного списка»
• Ведение журнала посещений с привязкой к видеозаписи

Интеграция с охранно-пожарной сигнализацией:

• Автоматическая активация записи при срабатывании датчиков
• Визуальное подтверждение тревожных событий
• Снижение количества ложных срабатываний

Интеграция с системами оповещения:

• Автоматическая отправка уведомлений при обнаружении инцидентов
• Передача данных в центры мониторинга
• Активация звуковых и световых сигналов

Облачные технологии в видеонаблюдении

Облачные решения становятся неотъемлемой частью современных систем видеонаблюдения. Они предоставляют множество преимуществ:

Масштабируемость и гибкость:

• Возможность подключения неограниченного количества камер
• Гибкие тарифные планы с оплатой только за используемые ресурсы
• Быстрое развёртывание без необходимости закупки серверного оборудования

Централизованное управление:

• Единая панель управления всеми объектами
• Централизованное обновление алгоритмов и настроек
• Удалённый доступ к системе из любой точки мира

Надёжность и безопасность:

• Резервное копирование данных в географически распределённых центрах
• Профессиональная защита от кибератак
• Соответствие международным стандартам безопасности

Кибербезопасность ИИ-систем

С ростом интеллектуальности систем видеонаблюдения возрастают и киберугрозы. Современные решения включают многоуровневую защиту:

• Шифрование данных на всех этапах передачи и хранения
• Многофакторная аутентификация для доступа к системе
• Регулярные обновления программного обеспечения и алгоритмов безопасности
• Мониторинг сетевой активности для выявления подозрительных подключений

Практические применения

Коммерческая недвижимость:

Контроль доступа сотрудников и посетителей

Мониторинг парковочных зон с распознаванием номеров

Анализ потоков людей для оптимизации планировки

Розничная торговля:

Предотвращение краж с помощью поведенческого анализа

Контроль работы персонала и соблюдения процедур

Подсчёт и анализ покупательского трафика

Одним из наиболее востребованных решений в современном ритейле стала система интеллектуального контроля очередей у касс. Торговая сеть «Перекрёсток» в партнёрстве с «Яндексом» успешно запустила сервис онлайн-контроля количества человек у касс в 55 супермаркетах Москвы и Санкт-Петербурга.

Принцип работы системы:

Искусственный интеллект использует трёхмерный анализ изображения, который позволяет точно отслеживать подвижность и длину очереди.

Система автоматически:

• Подсчитывает количество покупателей в каждой очереди в режиме реального времени
• Рассчитывает время ожидания и время обслуживания каждого клиента
• Исключает из подсчёта детей, кассиров и сотрудников магазина
• Отправляет уведомления при превышении заданных параметров времени ожидания

Покупатели могут отслеживать ситуацию через «Яндекс.Карты», где отображается текущая оценка загруженности касс: «нет очереди», «небольшая» или «большая очередь».

Экономический эффект от внедрения

Результаты внедрения систем контроля очередей впечатляют:

• Рост торгового оборота на 1% и среднего чека на 2% за счёт отсутствия «рассерженных покупателей»
• Повышение лояльности клиентов – покупатели чувствуют себя комфортно в магазинах без очередей
• Оптимизация работы персонала – возможность своевременного открытия дополнительных касс
• Снижение оттока клиентов из-за длительного ожидания на кассах

Дополнительные возможности ИИ-аналитики в ритейле

Подсчёт и анализ посетителей:

• Подсчёт уникальных посетителей с исключением повторных заходов
• Анализ покупательского трафика по дням недели и часам
• Тепловые карты магазина для определения популярных зон
• Сегментация клиентов по возрасту и полу

Предотвращение потерь:

• Интеллектуальный контроль кассовых операций выявляет более 100 типов инцидентов
• Сокращение потерь на 40-70% благодаря системам типа Trassir ActivePOS
• Один оператор может контролировать до 100 касс из разных магазинов

Промышленные объекты:

Контроль соблюдения техники безопасности

Мониторинг технологических процессов

Детекция аварийных ситуаций и пожаров

Транспортная инфраструктура:

Управление транспортными потоками

Автоматическая фиксация нарушений ПДД

Обеспечение безопасности на вокзалах и в аэропортах

Будущие тренды и перспективы

Предиктивная аналитика:

Развитие алгоритмов машинного обучения позволит системам не только реагировать на события, но и предсказывать их возникновение на основе анализа паттернов поведения.

5G и высокоскоростная передача данных:

Внедрение сетей 5G обеспечит передачу видео сверхвысокого разрешения в реальном времени, что расширит возможности удалённого мониторинга.

Интеграция с IoT:

Системы видеонаблюдения станут частью более широких экосистем интернета вещей, взаимодействуя с датчиками окружающей среды, системами «умного города» и другими устройствами.

Рекомендации по внедрению

• При выборе системы ИИ-видеонаблюдения следует учитывать:
• Чёткое определение задач – какие именно функции ИИ необходимы для вашего объекта
• Оценка сетевой инфраструктуры – достаточна ли пропускная способность для работы с ИИ-алгоритмами
• Масштабируемость решения – возможность расширения системы в будущем
• Соответствие требованиям безопасности – особенно важно для критически важных объектов
• Интеграционные возможности – совместимость с существующими системами безопасности

Заключение

IP-видеонаблюдение с элементами искусственного интеллекта представляет собой будущее систем безопасности. Современные технологии позволяют не только фиксировать события, но и анализировать их в реальном времени, предотвращать инциденты и интегрироваться с другими системами для создания комплексной защиты объектов и анализа поведения людей.Внедрение таких систем требует профессионального подхода и тщательного планирования, но результат оправдывает вложения – значительное повышение уровня безопасности, снижение операционных расходов и возможность получения ценной аналитической информации для оптимизации бизнес-процессов.

Современные ЦОД сталкиваются с высокой тепловой нагрузкой из-за постоянного роста вычислительной техники и плотности размещения серверов. Традиционные системы кондиционирования, охлаждающие всё помещение, зачастую оказываются недостаточно эффективными, что ведет к риску перегрева оборудования и росту энергозатрат. Особенно сложна ситуация, когда в уже построенном ЦОД отсутствуют оптимальные схемы теплых и холодных коридоров.

Проблема: нехватка мощности охлаждения в существующем ЦОД

В типичном ЦОД с общей системой кондиционирования (чиллеры с вентустановками) и без выделенных теплых и холодных коридоров происходит смешение струй холодного и горячего воздуха, снижая эффективность охлаждения. Если возникает необходимость добавить новые серверы, система охлаждения не может обеспечить необходимый приток холодного воздуха для новых горячих точек, а увеличение общей мощности чиллеров — дорогостоящий и непрактичный шаг.

Решение: локальные системы охлаждения

Основная идея - вместо попытки усилить охлаждение всего помещения целиком, разумно установить локализованное охлаждение непосредственно на уровне стоек и шкафов с высокой тепловой нагрузкой.

Это позволит: направлять холодный воздух или жидкость прямо к горячим точкам.Снизить энергопотребление за счет концентрации на ключевых зонах.Избежать дорогостоящей реконструкции всей системы вентиляции.

Технологии локального охлаждения ЦОД

Для решения задач локализации теплоотвода применяются три основные технологии охлаждения стоек и серверных шкафов: вытяжные теплообменники на дверях (RDHx), локальные воздушные системы и жидкостное охлаждение. Рассмотрим каждую из них подробнее.

1. Вытяжные теплообменники на задних дверях (Rear Door Heat Exchangers — RDHx)

• Это специализированные теплообменные модули, которые монтируются на заднюю дверь серверного шкафа и работают как «холодный аккумулятор».
• Горячий воздух, выходящий из серверов, сразу попадает в теплообменник, где отдает тепло жидкости (обычно холодной воде или гликолевому раствору), циркулирующей в замкнутом контуре.
• Охлажденная жидкость затем проходит через внешний радиатор, где тепло отводится в систему кондиционирования или в атмосферу.
• Преимущества: значительное снижение температуры в стойке без необходимости расширения системы охлаждения всего помещения, высокая энергоэффективность, простота установки в существующий ЦОД.
• Популярные производители: Vertiv (Liebert), Schneider Electric, Stulz, Rittal.
• Идеально для модернизации ЦОД с ограниченными возможностями расширения традиционных систем.

• В "In-Row Cooling" система располагается непосредственно между рядами серверных стоек и подавляет горячий воздух, обеспечивая узконаправленное охлаждение горячих коридоров.
• В системах Hot-Aisle / Cold-Aisle containment реализуется изоляция горячих и холодных коридоров с минимизацией смешения воздушных потоков, что повышает эффективность охлаждения.
• Локальные вентиляторы и прецизионные кондиционеры направляют холодный воздух непосредственно в нужные зоны, чтобы снизить температуру горячих точек.
• Преимущества: уменьшение энергозатрат, повышение плотности размещения оборудования, улучшение контроля температуры.
• Требуют корректного проектирования воздушных потоков и монтажа воздухонепроницаемых штор или перегородок.

3. Жидкостное охлаждение

• Наиболее эффективная и современная технология, обеспечивающая до 3–4 раз больший теплоотвод по сравнению с воздушным охлаждением.
• Существует несколько видов:

         - Immersion Cooling: оборудование (платы, серверы) погружаются в диэлектрическую жидкость, которая напрямую отводит тепло, исключая контакт с воздухом.

• Преимущества: максимальная энергоэффективность, уменьшение зависимости от климата помещения, возможность строительства очень плотных серверных стоек.
• Недостатки: высокая первоначальная стоимость и требования к специализированному оборудованию и обслуживанию.
• Активно внедряется в современных ЦОД, стремящихся к максимальной "зелености" и производительности.

Витая пара остаётся одним из самых востребованных типов кабелей для передачи данных в локальных и телекоммуникационных сетях. Основу конструкции составляют скрученные в пары медные проводники, что помогает снижать электромагнитные помехи и обеспечивает стабильную передачу сигналов. Несмотря на развитие оптоволоконных и беспроводных технологий, витая пара по-прежнему остаётся оптимальным балансом между стоимостью, надёжностью и простотой монтажа.

 Устройство и принцип работы

Витая пара состоит из двух изолированных проводников, скрученных вместе с определённым шагом. Такая конструкция уменьшает электромагнитные наводки, так как помехи воздействуют на обе линии пары одинаково, что позволяет их компенсировать. Это обеспечивает высокое качество передачи при сохранении компактности и гибкости кабеля.

 Основные типы витой пары

UTP (Unshielded Twisted Pair) — неэкранированная витая пара без дополнительного металлического экрана, широко применяется в офисных и бытовых сетях. Лёгкая, гибкая и относительно недорогая. Подходит для помещений с низким уровнем электромагнитных помех.

STP (Shielded Twisted Pair) — экранированная витая пара, имеющая защиту в виде фольги или металлической оплётки, которая оборачивает каждую пару или весь кабель. Это повышает устойчивость к помехам, особенно в промышленных и технически сложных условиях. Установка требует аккуратности, использование специальных коннекторов.

FTP, S/FTP, F/FTP и другие разновидности — комбинированное экранирование пар и общей оплётки для максимальной защиты от электромагнитных наводок в сложных средах.

 Категории витой пары и их влияние на производительность

Выбор категории зависит от требований проекта к пропускной способности и условиям эксплуатации.

 Проводники: одножильные и многожильные

• Одножильный кабель имеет один цельный медный проводник, хорошо подходит для стационарной прокладки, обеспечивает лучшую передачу сигнала.
• Многожильный кабель состоит из множества тонких жил, обладает большей гибкостью, используется для патч-кордов и мест, где нужна подвижность.

 Типы витой пары по экранированию

Основное отличие кабелей витой пары — наличие и тип экранирования, которое защищает кабель от влияния электромагнитных помех и утечек сигнала.

UTP (Unshielded Twisted Pair) — неэкранированная витая пара, не имеет дополнительного металлического экрана. Используется в помещениях с низким уровнем помех, отличается гибкостью и доступной ценой.

STP (Shielded Twisted Pair) — экранированная витая пара с металлическим экраном, который дополнительно защищает кабель от внешних помех. Экран может быть из фольги или оплётки. Требует аккуратного монтажа и заземления.

 Виды экранирования (обозначения)

Обозначение типа экранирования согласно стандарту ISO/IEC 11801 формируется из комбинаций символов, где:

 S — оплетка

 F — фольга

 U — отсутствие экрана (неэкранированный)

 Основные комбинации:

 U/UTP — без экрана, витая пара без защиты.

 F/UTP — общий экран из фольги вокруг всех пар, пары без экрана.

 S/UTP — общий экран из оплетки.

 SF/UTP — двойное экранирование общего кабеля (оплетка + фольга), пары без экрана.

 U/FTP — общий кабель без экрана, каждая пара экранирована фольгой.

 F/FTP — общий экран из фольги, каждая пара экранирована фольгой.

 S/FTP — общий экран из оплетки, пары экранированы фольгой.

 Такое экранирование позволяет эффективнее защищать кабели, особенно в условиях высокого уровеня электромагнитных помех, например, на промышленных объектах или при прокладке рядом с силовым оборудованием.Типы экрановФольга — обеспечивает полное покрытие кабеля, но тонка и требует тщательного заземления.Оплетка — металлическая сетка из проволоки, обеспечивает низкое сопротивление и удобнее заземляется, но не полностью покрывает кабель.Обычно применяется комбинация фольги и оплетки (двойной экран) для максимальной защиты.

 Особенности оболочек кабеля

• PVC — распространённый материал, подходит для внутренних условий.
• PE (полиэтилен) — устойчива к ультрафиолету, используется для наружной прокладки.
• LSZH (Low Smoke Zero Halogen) — рекомендуемый для общественных и коммерческих помещений, снижает дымо- и токсичность при пожаре.

 Практические рекомендации по выбору витой пары

• Для стандартных офисных сетей чаще всего подойдёт UTP категории не ниже Cat5e.
• В помещениях с высоким уровнем электромагнитных помех (промышленные объекты, рядом с силовым оборудованием) рекомендуется использовать STP с экранированием.
• При прокладке кабеля на улице или в сложных климатических условиях выбирайте кабели с PE оболочкой.
• Важен выбор кабеля с сертификатами качества и соответствием международным и национальным стандартам (ISO/IEC, ГОСТ).

 Основные применения витой пары

Локальные сети Ethernet (10/100/1000 Мбит/с и выше).

Телефонные линии и DSL-интернет.

Системы видеонаблюдения IP-камер.

Автомобильные сети (специализированные экранированные версии).

Промышленные протоколы управления (PROFINET, Modbus).

Витая пара — надёжное и универсальное решение для построения сетей передачи данных и связи в самых разнообразных сферах. Выбор правильного типа, категории и оболочки кабеля существенно влияет на стабильность и качество работы сети. С учётом развития технологий и требований современных объектов, кабели категории от Cat5e до Cat8 позволяют обеспечить передачу данных с высокой скоростью и низкой задержкой, сохраняя при этом оптимальные затраты на инфраструктуру.

Рост объема цифрового трафика, развитие медиасервисов и переход к гибридным офисам и дата-центрам делают мультимедийные системы ключевым элементом современной инженерной инфраструктуры. С появлением AV-over-IP и высокоскоростных кабелей категории Cat8 формируются новые отраслевые стандарты передачи аудио-видео сигналов, отвечающие требованиям 2025 года по скорости, надежности и гибкости.

 AV-over-IP: новая эра мультимедиа

AV-over-IP — это передача аудио и видеосигнала через стандартные IT-сети по IP-протоколу, минуя традиционные AV-коммутаторы и специальные инфраструктуры.

Преимущества AV-over-IP:

• Масштабируемость и гибкость

Нет жёсткой привязки к структуре кабельных трасс и коммутаторов; системы легко расширяются от нескольких дисплеев до сотен без сложной разводки.

• Унификация инфраструктуры

• Высокое качество и низкая задержка

Современные кодеки (например, JPEG 2000, H.265) и «гибридные» протоколы позволяют получать несжатое или слабо сжатое изображение с минимальной задержкой передачи (до 1-2 мс при 10Гбит/с).УправляемостьЦентрализованное управление всем AV-оборудованием через веб-интерфейсы, автоматизация сценариев, интеграция с BMS.

Применения AV-over-IP:

• Видеостены, переговорные, учебные и спортивные комплексы, диспетчерские, ситуационные центры.
• Передача Ultra HD (4K/8K), многоканального звука и сигналов управления по единому кабелю.
• Расширение медиасервисов в дата-центрах и облачных платформах.

 Кабели категории Cat8: коммутация на скорости 25/40G

 Категория Cat8 — новейший стандарт витой пары для медных сетей, предназначенный для сверхвысокоскоростных соединений.

 Характеристики Cat8:

• Пропускная способность: до 2,000 или 4,000 МГц, скорости — 25Гбит/с и 40Гбит/с.
• Длина сегмента: до 30 м (основная область — стойка-стойка в дата-центрах).
• Полная совместимость вниз до Cat6A — можно интегрировать с существующими инфраструктурами.
• Экранирование: только экранированная пара (S/FTP, F/FTP) для минимизации помех.

 Почему Cat8 — новый стандарт дата-центров и AV:

• Позволяет отказаться от части оптики на коротких трассах: соединяет серверы, коммутаторы, AV-инфраструктуру без дорогих модулей SFP+/QSFP+.
• Гарантирует стабильную и быструю передачу AV-сигнала 4K/8K, потокового видеонаблюдения, медиа-контента и дата-трафика.
• Упрощает эксплуатацию, сокращает время монтажа, снижает затраты при модернизации.

 Практические советы по внедрению

• Изначально проектируйте инфраструктуру с учётом требований AV-over-IP:используйте коммутаторы с поддержкой IGMP Snooping, PoE++, VLAN и многоканальной маршрутизации.
• Заложите в проект Cat8 на магистраль, Cat6A — на горизонт:Cat8 особенно актуален для межстоечных и магистральных подключений в серверных и AV-коммутаторах.
• Проверяйте сертификаты и соответствие кабелей реальным параметрам:выбирайте проверенные бренды, требуйте тестирование кабельных сегментов приборами стандарта 40GBASE-T.
•  Интегрируйте управления и мониторинг AV-потоками с системами BMS и безопасности.

 Реальные применения и тренды

• Корпоративные кампусы, банки, отели и ТРЦ внедряют AV-over-IP для видео- и аудиотрансляций, цифровых табло и ситуационных центров.
• В дата-центрах Cat8 стал стандартом для подключения blade-серверов, внутренних маршрутизаторов и облачных платформ, способствуя снижению затрат на оптические трассы.
• Государственные и образовательные учреждения используют Cat8 и AV-over-IP для организации современных медиацентров и дистанционного обучения.

AV-over-IP и Cat8 становятся стандартом де-факто для современных мультимедийных и дата-центровых решений. Это не просто технологическая мода, а стратегия роста гибкости, отказоустойчивости и энергоэффективности инженерной инфраструктуры. Опираясь на эти технологии, российские компании и интеграторы могут строить современные цифровые объекты мирового уровня — с минимальными издержками и максимальной масштабируемостью.

2025 год ознаменовался важными обновлениями в техническом регулировании и стандартизации слаботочных систем в строительстве и эксплуатации объектов недвижимости. Основные корректировки затрагивают требования к проектированию, внедрению систем связи, автоматизации, контроля и сигнализации на основе современных отечественных решений и новых стандартов безопасности.

 Основные нормативные документы и изменения

1. СП 134.13330.2022 с изменением №1 (вступил в силу 28 января 2025)

•  Свод правил актуализирован с акцентом на обязательное (или приоритетное) применение российских приборов и программного обеспечения для автоматизации в слаботочных системах.
•  Требования распространяются на широкий спектр строительных объектов: жилые, административные, образовательные, медицинские, социальные, культурные, спортивные, а также здания для временного пребывания и управления.
•  Внедрены расширенные пункты по автоматизированным системам управления и диспетчеризации (АСУД/АСУЗ), освещениям (с учётом СП52).

 Для кабельных сетей:

• В явном виде предписано проектирование СКС в соответствии с последними версиями ГОСТ: ГОСТ Р 53246, ГОСТ Р 58240, ГОСТ Р 58241, ГОСТ Р 58242.
• Уточнён состав и требования к кабельным трассам, горизонтальным и магистральным подсистемам, телекоммуникационным помещениям по ГОСТ Р 58238-2018, ГОСТ Р 56555-2015, ГОСТ Р 58240-2018, ГОСТ Р 58241-2018, ГОСТ Р 58242-2018.

2. Специализированные требования для отдельных систем

• Для объектов здравоохранения и социальной сферы введены требования оснащения системами вызова медперсонала (СВМП) по СП 158.13330 и СП 141.13330 (с обязательной привязкой к функциональным группам объектов).
• Для всех общественных зданий — дополнительное внимание уделяется системам безопасности, противопожарной сигнализации и оповещения (СП 486.1311500.2020).

3. Обобщение и унификация проектирования

• Усилено требование об использовании единой документации, увеличена детализация проектных схем и спецификаций.
• Обязательна точная фиксация комплектующих, производителей и нормативов в проекте.
• Применение отечественных BIM/CAD-платформ при проектировании слаботочных систем становится приоритетным.

•  Импортозамещение: каждое проектное решение должно базироваться на максимально возможном уровне локализации (поставка, обслуживание, программная поддержка) с указанием обоснования при применении зарубежных изделий.
•  Стандартизация проектирования: строгое соответствие ГОСТ и СП по организации кабельных систем, структурированных сетей, разъёмов, панелей, аксессуаров, а также их совместимости в составе инженерной инфраструктуры здания.
•  Повышение энерго- и огнебезопасности: акцент на применении огнеупорных и малодымных кабелей LSZH, учёт норм прокладки и категорирования помещений слаботочных систем.
•  Автоматизация контроля и учёта: требования к автоматизированным системам мониторинга и управлению инженерными системами на площадях любого назначения (от ИТ-узлов до сигнализации).
•  Детализированные схемы оснащения: теперь для ряда объектов в проектной и рабочей документации должны быть чётко обозначены точки подключения слаботочных устройств, прокладка трасс в BIM-модели, согласование с архитектурными и пожарными разделами.

 Практические рекомендации для проектировщиков и инженеров

• Перед началом проектирования провести анализ последней редакции СП 134.13330.2022 и приложений к нему (учитывать изменение №1).
• При выборе СКС, оборудования и ПО — отдавать предпочтение отечественным вендорам и интеграторам, при необходимости импортных решений — документировать обоснование.
• Формировать спецификации строго по действующим ГОСТ и СП — особенно по вопросам пожарной безопасности, электромагнитной совместимости и энергоэффективности.
• Использовать BIM/CAD с актуальными библиотеками компонентов; в рабочей документации предусматривать схемы резервирования, пути обхода и точки контроля.
• Контролировать актуальность сертификатов и разрешений на применяемые кабели, разъёмы, оборудование (особенно для объектов с особыми требованиями к безопасности).
• Учитывать требования интеграции с инженерными системами здания: связь, безопасность, автоматизация диспетчеризации, оповещение.

Обновления в нормативных документах 2025 года сфокусированы на обеспечении технологической независимости, безопасности и качества российских слаботочных систем. Соблюдение новых требований СП и ГОСТ при проектировании и монтаже — залог успешной сдачи объектов, минимизации рисков, повышения надёжности и конкурентоспособности российских предприятий отрасли.Статья подготовлена на основе анализа официальных разъяснений и публикаций по СП 134.13330.2022, действующих ГОСТ и актуальных комментариев профессионального сообщества.

Качество и надёжность любой слаботочной системы — от видеонаблюдения и СКУД до структурированных кабельных сетей и автоматики зданий — начинается с грамотного проектирования и правильного подбора материалов. Особое значение сегодня приобретает переход на решения отечественных производителей и строгое соответствие действующим стандартам. В этой статье собраны ключевые рекомендации, позволяющие избежать ошибок на этапе закупки и монтажа.

     1. Проектирование: точность, стандарты, совместимость

• Анализ архитектуры объекта: проектирование всегда должно начинаться с изучения архитектурных особенностей здания, планировки помещений, путей прокладки трасс.
•  Разработка схем и спецификаций: все элементы (кабели, разъёмы, коммутационные панели, монтажные аксессуары) фиксируются в проектной документации с чёткой детализацией позиций, длин, типов изделий.
• Соблюдение стандартов:
•  Для СКС — ISO/IEC 11801, ГОСТ Р 53246-2008, ANSI/TIA-568.
•  Для кабелей связи — ГОСТ 11326.0-78, ГОСТ Р МЭК 60332.
•  Для пожарных и охранных систем — СП 5.13130.2009 и СП 6.13130.2013.
•  При проектировании закладывайте кабели и аксессуары из огнестойких или малодымных (LSZH) материалов — особенно важно для критически важных объектов.

• На рынке есть достойный выбор российских брендов — «Инкаб», «Сименком», «Спецкабель», «Камкабель», «КЭМЗ» (кабели), КЭАЗ, IEK, EKF, DKC, Schneider Electric (локализовано) для аксессуаров.
•  Отечественные производители обеспечивают короткие сроки поставки, адаптацию под российские требования, часто — более выгодные условия сервисного обслуживания.
•  Проверяйте наличие сертификатов соответствия, пожарных и технических допусков на продукцию.

         Кабели:

•  Электромонтажные — сечением, соответствующим мощности нагрузки и нормам безопасности.
•  Слаботочные — экранированные пары для помещений с помехами, огнестойкие жилы для критической инфраструктуры.Выбор LSZH/нг(А)-LS — для безопасности людей и оборудования в случае пожара.
•  Осторожно с внутренней и наружной прокладкой: погодозащищённые оболочки, стойкость к ультрафиолету.

• Совместимость с выбранным типом кабеля (витая пара, коаксиал, оптическое волокно).
• Простота монтажа и минимальный риск ошибок подключения (разъёмы с цветовой маркировкой, Push-in терминалы, проверочные индикаторы).
• Сертифицированные муфты, клеммы, гильзы и коробки.

•  Запасные части, гарантия и наличие технической поддержки производителя.
•  Возможность замены без остановки работы всей системы.

     4. Типовые ошибки при закупке и монтаже

• Игнорирование реальной длины трассы, несоответствие марок кабеля нагрузке.
• Покупка "универсальных" комплектующих без учёта условий эксплуатации.
• Неучтённые критические параметры (радиус изгиба оптики, рабочий диапазон температур разъёма).
• Экономия на качественных аксессуарах, что впоследствии приводит к трудоёмким ремонтам.

• Закладывайте 10-15% запас кабеля на прокладку и скрытые участки.
• Сравнивайте не только цену, но и срок службы, условия эксплуатации, отзывы по монтажу.
• Приобретайте только сертифицированную продукцию, обязательно делайте входной контроль поставок.
• Проводите тестирование смонтированных линий специализированными анализаторами — это позволит выявить монтажные ошибки и избежать проблем при сдаче объекта.

Грамотный подход к проектированию, выбору и закупке материалов позволит создать слаботочную систему, которая будет работать надёжно, безопасно и без дополнительных затрат на ремонт и простои. Используйте решения отечественных проверенных производителей, опирайтесь на официальные стандарты, не экономьте на аксессуарах и выполняйте монтаж только силами квалифицированных специалистов — это залог успеха для объектов любого уровня сложности.
